DSM微型拉杆式位移传感器（方形）
简介
直线位移传感器又名电子尺，工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的移动来测量不同的阻值，由于滑片和始端之间的电压与滑片移动的长度成正比，使之传输出线性化的电信号。通常情况下，为了防止由温度变化引起的阻值变化影响到测量结果，传感器会叠加转换器，使传感器能适应更多复杂多变的运用场景。
应用行业
DSM直线位移传感器特别适合直线运动的监测与控制，AGV、智慧城市、智慧交通、大厦智能通风系统、智能张拉系统、自动驾驶、液压气缸系统、试验机、伸缩系统（叉车、压机、升降机、弯管机、折弯机等）、起重机或缆绳绞车、水库大坝保护监测系统、闸门开度控制系统、试验机压力机械、液压万能实验机械、仓储位置定位、压力机械、造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制、特别适合电液伺服液压万能试验机的控制。其它应用场合可以定制，完全可以实现低成本的高精度测量。
DSM微型拉杆式位移传感器（方形）参数表
测量行程 | mm | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 400 |
总长（尺寸A） | mm | 96 | 121 | 146 | 171 | 196 | 221 | 247 | 272 | 297 | 322 | 347 | 372 | 472 |
重量(不含配件) | g | 52 | 61 | 70 | 79 | 88 | 97 | 107 | 117 | 127 | 137 | 147 | 157 | 177 |
线性精度 | FS | 0.1% | 0.05% | |||||||||||
电阻值 | 5KΩ | |||||||||||||
分辨率 | 0.01mm | |||||||||||||
重复精度 | 0.002mm | |||||||||||||
最大工作速度 | 5m/s | |||||||||||||
最大工作加速度 | 2.5m/s2 | |||||||||||||
使用温度环境 | -40 ～ +120℃ | |||||||||||||
供电电压 | 5～29VDC（可选） | |||||||||||||
输出信号类型 | 0～5KΩ/0～10V/4～20mA/RS485（可选） | |||||||||||||
供电类型 | 直流供电 | |||||||||||||
使用寿命 | 1000万次 | |||||||||||||
防护等级 | IP65 | |||||||||||||
冲击系数 | IEC68-2-29:1968 50g | |||||||||||||
振动系数 | IEC68-2-6：1982 20g | |||||||||||||
非标定制 | 支持OEM定制 | |||||||||||||

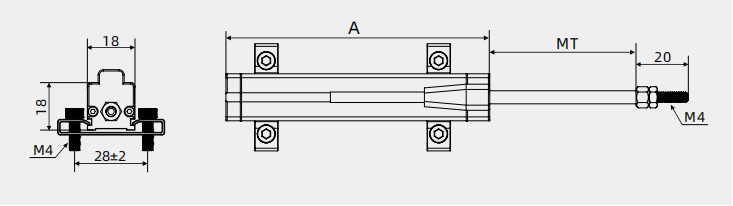

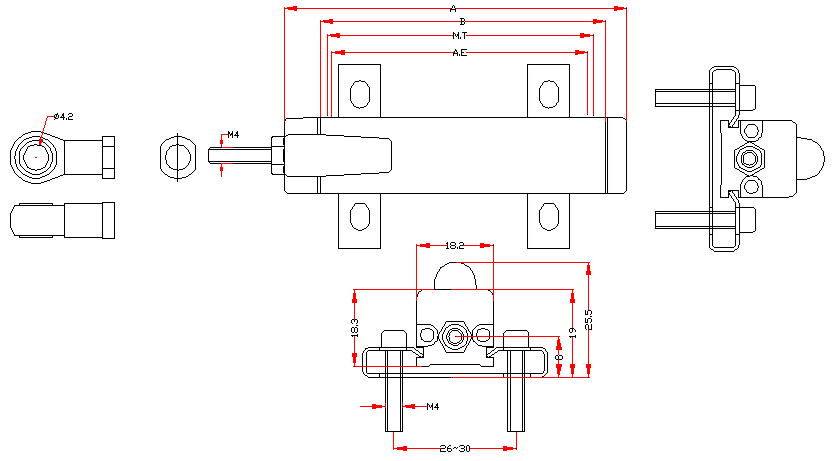

Ⅰ-安装尺寸图:

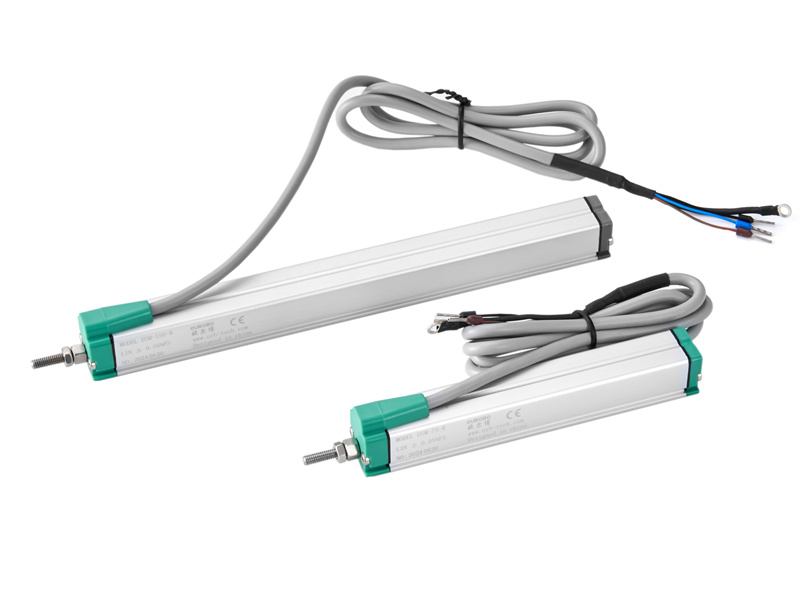

Ⅱ-外观图:
