DES位移传感器
产品介绍
DES结构有模拟量输出(四线、二线)接口与MODBUS-RTU输出接口，是一款超高性价比,结构紧凑型传感器。传感器整体使用不锈钢材质全封闭设计，坚固耐用，防护等级达到IP67。测杆部分可在 35MPA 高压环境下正常工作，磁环与测杆非接触永不磨损。线性测量，绝对位置量输出，不受掉电影响。
应用领域
DES结构形式传感器适合在小型液压油缸内对行程进行直接测量，安装在活塞上的位置磁环随着活塞往复运动，实现活塞位置非接触精确测量。通过选用不同密度浮球的方式可以对液位界面进行实时监测。DES结构下模拟量与MODBUS输出接口形式传感器广泛适用于流体动力、食品行业,灌装、注塑、能源等各种工业自动化应用领域。
DES位移传感器产品参数—模拟量
输入 | |||
测量数据 | 位置磁环 | ||
有效行程 | 25-5500mm,根据客户需要定制 | ||
输出 | |||
电流 | 4-20mA或0-20mA(最小/最大负载0/500Ω) | ||
电压 | 0-10vdc或0-5Vdc(最小负载电限≧10KΩ) | ||
分辨力 | 士0.1mm(量程<400mm) | ||
量程÷4096(量程>400mm) | |||
非线性度 | 0.05% FS | ||
重复精度 | 同分辨力 | ||
更新时间 | 1ms(四线制)/100ms(二线制) | ||
工作条件 | |||
磁环速度 | 任意 | ||
防护等级 | IP67 | ||
工作温度 | -40℃-+75℃ | ||
湿度/露点 | 湿度90%,不能结露 | ||
冲击目标 | GB/T2423.5 50g(6ms) | ||
震动指标 | GB/T2423.10 158/10-2000Hz | ||
EMC测试 | GB/T17626.2 静电放电抗干扰度,等级3,A类 | ||
GB/T17626.3 射频电磁场辐射抗干扰度，等级3,A类 | |||
GB/T17626.4 电快速瞬变脉冲群抗干扰度，等级3，B类 | |||
GB/T17626,6 射频场感应的传导骚扰抗干扰度，等级2，A类 | |||
GB/T17626.8 工频场抗干扰度，等级3,A类 | |||
CE 认证 | |||
电气连接 | 结构与材料 | ||
输入电压 | +24Vdc士20%(四线制) | 电子仓 | 304L不锈钢 |
+24/12Vdc士2096(二线制) | 测杆 | 304L/316L不锈钢 | |
功耗 | <80mA | 出线连接 | 直出电缆、航空插座(M12连接器) |
极性保护 | 最大-30Vdc | 外杆耐压 | 35Mpa/70Mpa(峰值)(测杆直径φ10) |
超压保护 | 最大36Vdc | 安装 | 任意方向,螺纹安装(螺故规格可选) |
绝缘电阻 | >10MΩ | 位置磁铁 | 各种环形磁铁 |
绝缘强度 | 500V | ||

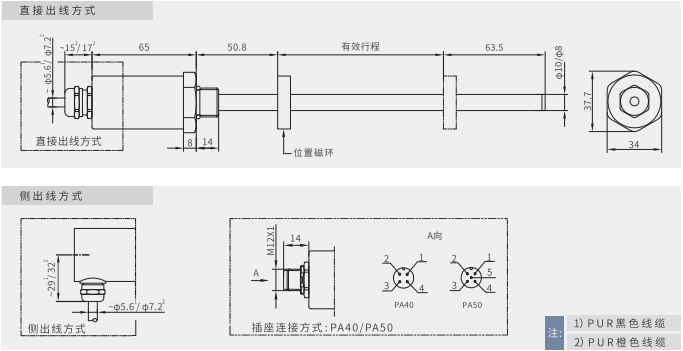

Ⅰ-安装尺寸图:

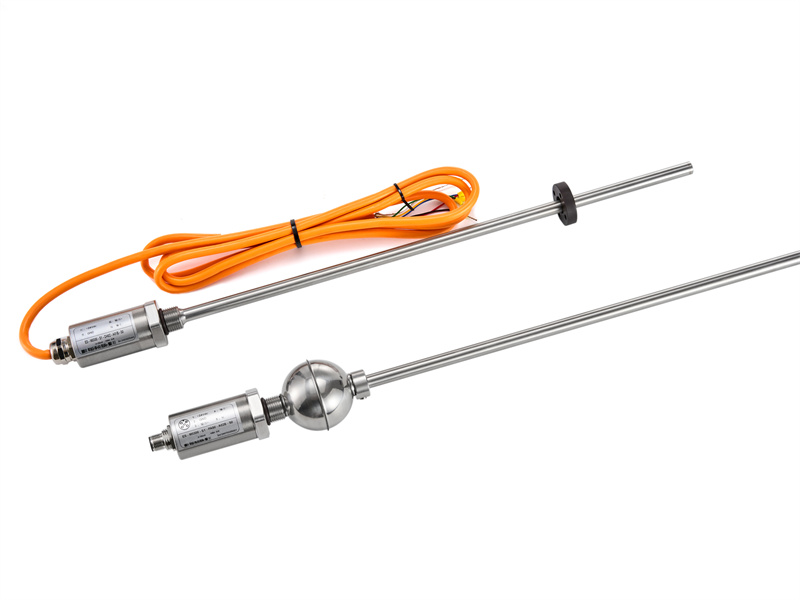

Ⅱ-外观图:
