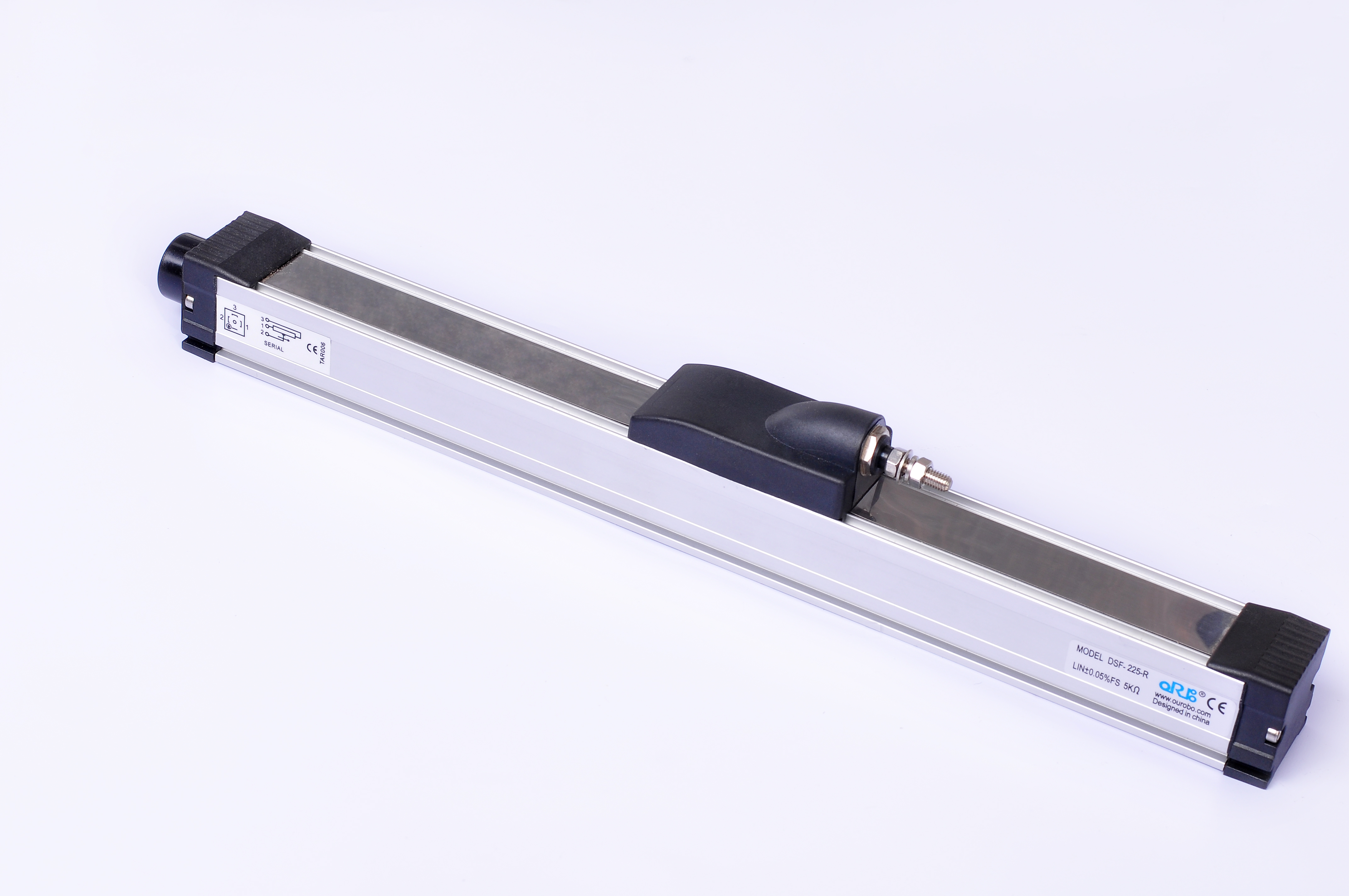

DSF滑块式位移传感器

简介直线位移传感器又名电子尺，工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器

咨询热线：: 400-0909-602

详情

简介

直线位移传感器又名电子尺，工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的移动来测量不同的阻值，由于滑片和始端之间的电压与滑片移动的长度成正比，使之传输出线性化的电信号。通常情况下，为了防止由温度变化引起的阻值变化影响到测量结果，传感器会叠加转换器，使传感器能适应更多复杂多变的运用场景。

应用行业

直线位移传感器特别适合直线导轨系统，AGV、智慧城市、智慧交通、大厦智能通风系统、智能张拉系统、自动驾驶、液压气缸系统、试验机、伸缩系统（叉车、压机、升降机、弯管机、折弯机等）、起重机或缆绳绞车、水库大坝保护监测系统、闸门开度控制系统、试验机压力机械、液压万能实验机械、仓储位置定位、压力机械、造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制、特别适合电液伺服液压万能试验机的控制。其它应用场合可以定制，完全可以实现低成本的高精度测量。

DSF滑块式位移传感器参数表（表一）

测量行程	mm	75	100	125	150	175	200	225	250	275	300	325	350
线性精度(FS)	±%	0.02
电阻值	KΩ	5
分辨率	mm	0.001
重复精度	mm	0.002
最大工作速度	m/s	5
电源供电	Vdc	5~24VDC
使用温度环境	℃	-40℃ ～ +120℃
输出信号类型	dc	0～5KΩ/0～10V/4～20mA/RS485-Modbus协议/（可选）

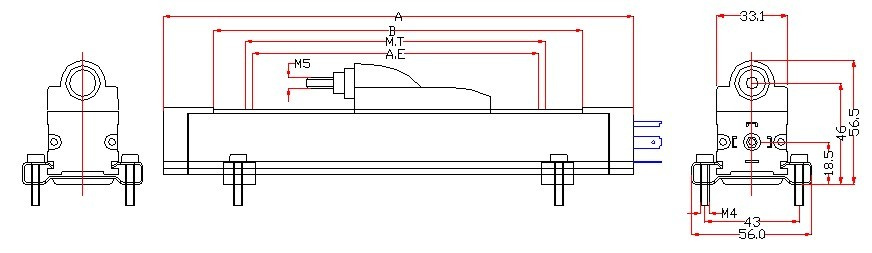

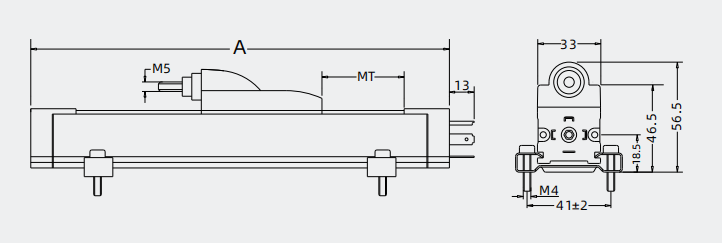

总长（尺寸A）	mm	132	157	182	207	233	258	283	308	333	358	384	409
重量(不含配件)	g	143	164	186	207	229	250	271.	293	314	336	357	380

DSF滑块式位移传感器参数表（表二）

测量行程	mm	375	400	425	450	475	500	550	600	650	700	750	800
线性精度(FS)	±%	0.02
电阻值	KΩ	5						10
分辨率	mm	0.001
重复精度	mm	0.002
最大工作速度	m/s	5
电源供电	Vdc	5~24VDC
使用温度环境	℃	-40℃ ～ +120℃
输出信号类型	dc	0～5KΩ/0～10V/4～20mA/RS485-Modbus协议/（可选）
总长（尺寸A）	mm	434	459	484	509	535	560	610	660	710	761	811	861
重量(不含配件)	g	401	423	445	467	489	511	533	556	578	601	623	646

DSF滑块式位移传感器参数表（表三）

测量行程	mm	850	900		950		1000		1150		1250		1350		1500		1600		1800		2000		2250		2500
线性精度(FS)	±%	0.01
电阻值	KΩ	10									20
分辨率	mm	0.001
重复精度	mm	0.002
最大工作速度	m/s	5
电源供电	Vdc	5~24VDC
使用温度环境	℃	-40℃ ～ +120℃
输出信号类型	dc	0～5KΩ/0～10V/4～20mA/RS485-Modbus协议/（可选）
总长（尺寸A）	mm	911		962		1012		1062		1214		1315		1567		1668		1869		2069		2320		2570
重量(不含配件)	g	668		691		713.5		736		759		782		806		831		856		882		908		935
