DMH位移传感器
产品介绍
DMH磁致伸缩位移传感器是 欧尔博 自主开发的新一代直线位移传感器,它能够在恶劣工作环境下,为用户提供实时、可靠、精确、连续的直线位移信号,广泛应用于冶金设备、风电设备、工程机械、橡胶机械、港口机械、能源以及其他工业自动化领域。
应用领域
DMH结构形式传感器适合在小型液压油缸内对行程进行直接测量，安装在活塞上的位置磁环随着活塞往复运动，实现活塞位置非接触精确测量。通过选用不同密度浮球的方式可以对液位界面进行实时监测。DMH结构下模拟量与MODBUS输出接口形式传感器广泛适用于流体动力、食品行业,灌装、注塑、能源等各种工业自动化应用领域。
DES位移传感器产品参数—模拟量
输入 | |||
测量数据 | 位置（游标磁环） | ||
有效行程 | 50-2500mm | ||
输出 | |||
电流 | 4-20mA(负载电阻≦250Ω) | ||
电压 | 0.5-4.5Vdc或0,25-4.75Vdc(负载电限≧10KΩ) | ||
分辨力 | 土0.1mm(量程<500mm) | ||
量程÷4096(量程>500mm) | |||
非线性度 | 士0.1mm(≤250mm)或0.04%FS(>250mm) | ||
重复精度 | ±0.lmm | ||
更新时间 | 2ms | ||
工作条件 | |||
磁环速度 | 任意 | ||
防护等级 | IP67 | ||
工作温度 | -40℃-+105℃ | ||
湿度/露点 | 湿度90%,不能结露 | ||
温漂系数 | <30ppm/℃ | ||
冲击目标 | GB/T2423.5 100g(11ms) | ||
振动指标 | GB/T2423.10 25g/10-2000Hz | ||
EMC测试 | GB/T17626,2 静电放电抗干扰度,等级3,A类 | ||
GB/T17626.3 射频电磁场辐射抗干扰度,等级3,A类 | |||
GBTT17626.4电快速瞬变脉冲群抗干扰度，等级3,B类 | |||
GB/T17626.5 浪涌(冲击)抗干扰度,等级3,B类 | |||
GB/T17626,6 射频场感应的传导骚扰抗干扰度，等级3,A类 | |||
GB/T17626.8 工频磁场抗干扰座，等级4.A类 | |||
电气连接 | 结构与材料 | ||
输入电压 | 9-32vdc | 电子仓 | 304L不锈钢 |
功耗 | <1W | 测杆 | 304L不锈钢 |
极性保护 | 最大-30Vdc | 工作压力等级 | 直径为10mm的耐压外管 |
超压保护 | 最大36Vdc | 额定压力Pn:35MPa 最大压力Pmax:45MPa | |
绝缘电阻 | >10MΩ | 安装 | 任意方向 |
绝缘强度 | 500V | 位置磁铁 | 各种环形磁铁 |
出线方式 | 直出电缆或航空插座 | ||

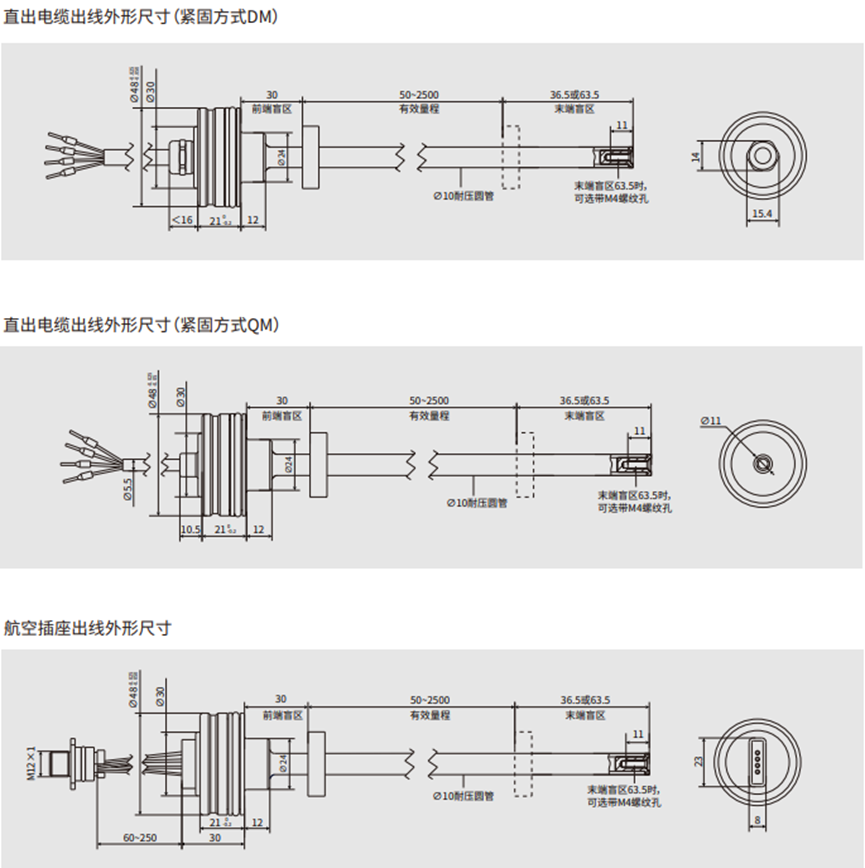

Ⅰ-安装尺寸图:

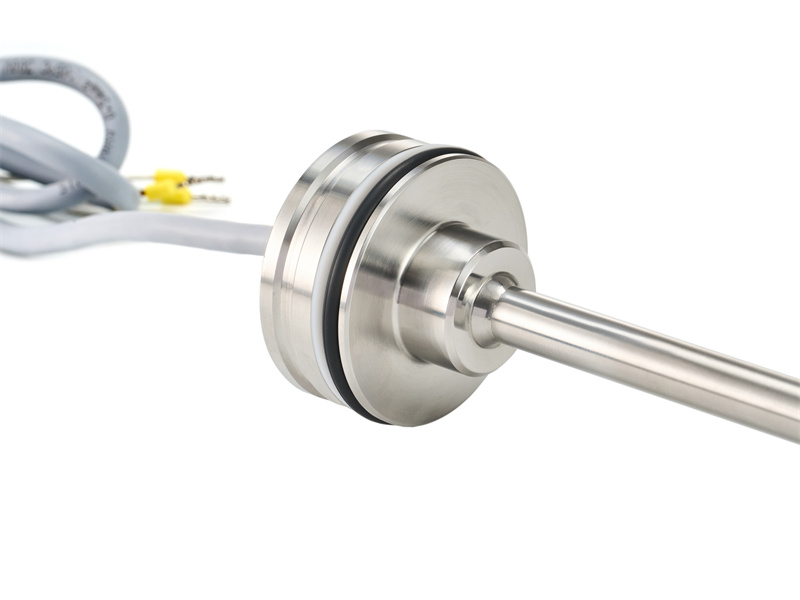

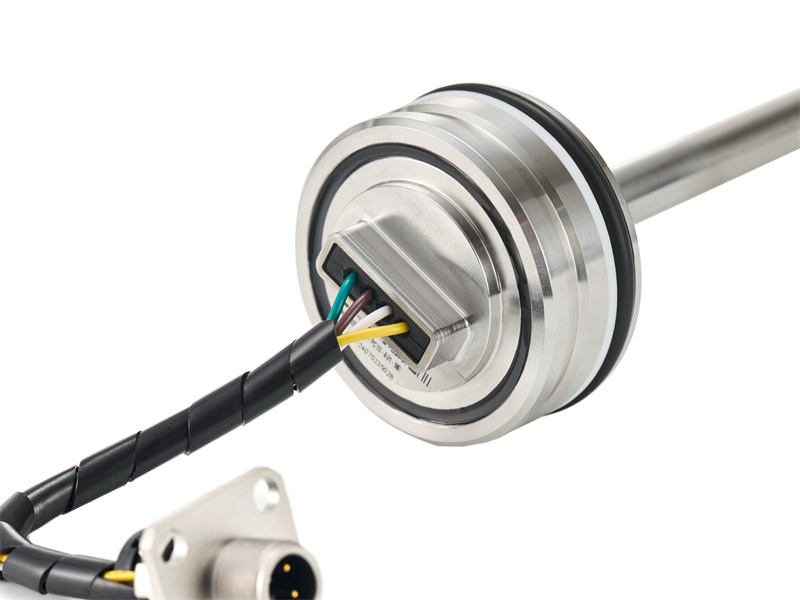

Ⅱ-外观图:
