DSC拉杆式位移传感器
简介
直线位移传感器又名电子尺，工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的移动来测量不同的阻值，由于滑片和始端之间的电压与滑片移动的长度成正比，使之传输出线性化的电信号。通常情况下，为了防止由温度变化引起的阻值变化影响到测量结果，传感器会叠加转换器，使传感器能适应更多复杂多变的运用场景。
DSC拉杆式位移传感器参数表（表一）
测量行程mm | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 350 | 400 | 450 |
外壳总长mm（尺寸A） | 139 | 164 | 190 | 215 | 240 | 266 | 291 | 317 | 342 | 368 | 418 | 469 | 519 |
电阻值 | 5KΩ | ||||||||||||
线性精度 | 0.05%FS | ||||||||||||
分辨率 | 0.01mm | ||||||||||||
重复精度 | 0.002 mm | ||||||||||||
最大工作速度 | 5m/s | ||||||||||||
使用温度环境 | -40℃ ～ +120℃ | ||||||||||||
供电电压 | 5～29VDC（可选） | ||||||||||||
输出方式 | 0～5KΩ/0～10V/4～20mA/RS485（可选） | ||||||||||||
使用寿命 | 1000万次 | ||||||||||||
防护等级 | TP65 | ||||||||||||
冲击系数 | IEC68-2-29:1968 50g | ||||||||||||
振动系数 | IEC68-2-6：1982 20g | ||||||||||||
非标定制 | 支持OEM定制 | ||||||||||||
DSC拉杆式位移传感器参数表（表二）
测量行程 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1150 | 1250 |
外壳总长mm（尺寸A） | 570 | 621 | 671 | 721 | 772 | 822 | 873 | 923 | 974 | 1024 | 1075 | 1226 | 1327 |
电阻值 | 10KΩ | ||||||||||||
线性精度 | 0.02%FS | ||||||||||||
分辨率 | 0.01mm | ||||||||||||
重复精度 | 0.002 mm | ||||||||||||
最大工作速度 | 5m/s | ||||||||||||
使用温度环境 | -40℃ ～ +120℃ | ||||||||||||
供电电压 | 5～29VDC（可选） | ||||||||||||
输出方式 | 0～5KΩ/0～10V/4～20mA/RS485（可选） | ||||||||||||
使用寿命 | 1000万次 | ||||||||||||
防护等级 | TP65 | ||||||||||||
冲击系数 | IEC68-2-29:1968 50g | ||||||||||||
振动系数 | IEC68-2-6：1982 20g | ||||||||||||
非标定制 | 支持OEM定制 | ||||||||||||

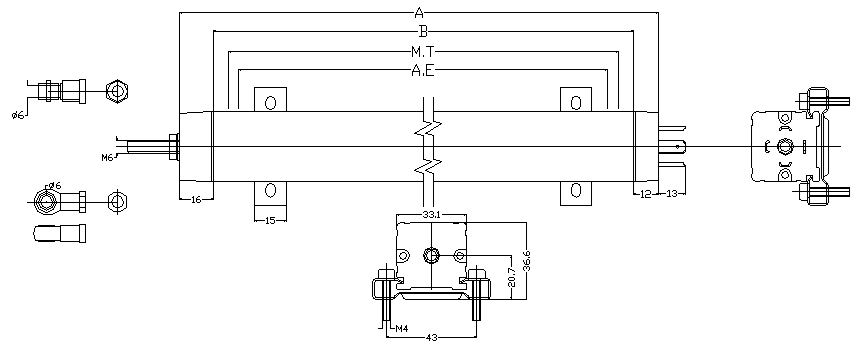

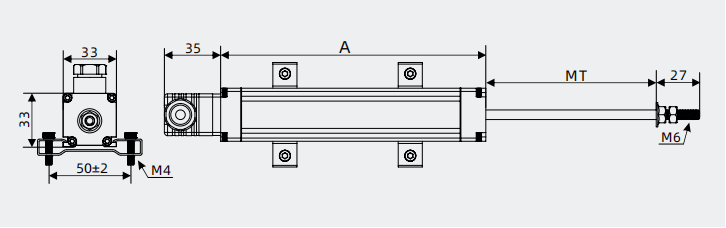

Ⅰ-安装尺寸图:

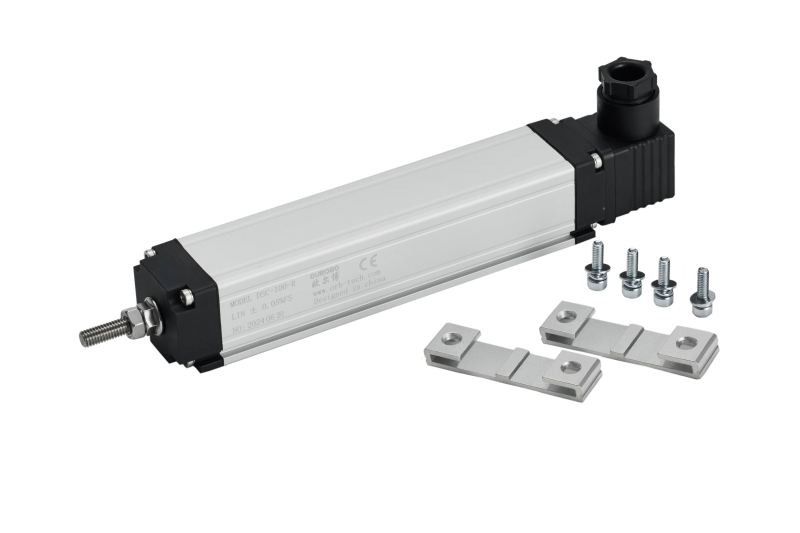

Ⅱ-外观图:
