DSF通用拉杆式直线位移传感器

DSF滑块式位移传感器简介直线位移传感器又名电子尺，工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可

咨询热线：: 4000-909-602

详情

DSF滑块式位移传感器

简介

直线位移传感器又名电子尺，工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的移动来测量不同的阻值，由于滑片和始端之间的电压与滑片移动的长度成正比，使之传输出线性化的电信号。通常情况下，为了防止由温度变化引起的阻值变化影响到测量结果，传感器会叠加转换器，使传感器能适应更多复杂多变的运用场景。

DSF滑块式位移传感器参数表（表一）

测量行程	mm	75	100	125	150	175	200	225	250	275	300	325	350

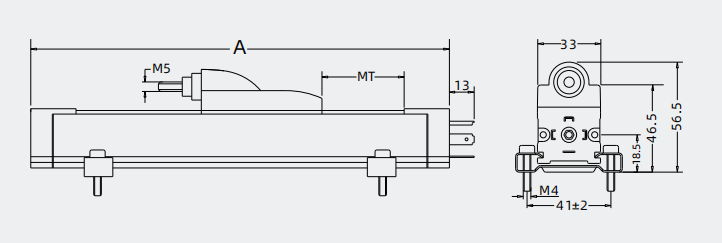

总长（尺寸A）	mm	132	157	182	207	233	258	283	308	333	358	384	409
重量(不含配件)	g	145	165	190	215	230	250	275	295	315	340	360	380
电阻值	5KΩ
线性精度	0.05%FS
分辨率	0.01mm
重复精度	0.002mm
最大工作速度	5m/s
使用温度环境	-40℃ ～ +120℃
供电电压	5～29VDC（可选）
输出信号类型	0～5KΩ/0～10V/4～20mA/RS485（可选）
使用寿命	1000万次
防护等级	IP65
冲击系数	IEC68-2-29:1968 50g
振动系数	IEC68-2-6：1982 20g
非标定制	支持OEM定制

DSF滑块式位移传感器参数表（表二）

测量行程	mm	375	400	425	450	475	500	550	600	650	700	750	800
总长（尺寸A）	mm	434	459	484	509	535	560	610	660	710	761	811	861
重量(不含配件)	g	405	425	445	470	490	515	535	560	580	605	625	650
电阻值	KΩ	5						10
线性精度	0.05%FS
分辨率	0.01mm
重复精度	0.002mm
最大工作速度	5m/s
使用温度环境	-40℃ ～ +120℃
供电电压	5～29VDC（可选）
输出信号类型	0～5KΩ/0～10V/4～20mA/RS485（可选）
使用寿命	1000万次
防护等级	IP65
冲击系数	IEC68-2-29:1968 50g
振动系数	IEC68-2-6：1982 20g
非标定制	支持OEM定制

DSF滑块式位移传感器参数表（表三）

测量行程	mm	850	900	950	1000	1150	1250	1350	1500	1600	1800	2000	2250	2500
总长（尺寸A）	mm	911	962	1012	1062	1214	1315	1415	1567	1668	1869	2069	2320	2570
重量(不含配件)	g	690	730	770	850	1050	1280	1450	1650	1700	1850	2080	2260	2550
电阻值	KΩ	10						20
线性精度(FS)	0.02%FS
分辨率	0.01mm
重复精度	0.002mm
最大工作速度	5m/s
使用温度环境	-40℃ ～ +120℃
供电电压	5～29VDC（可选）
输出信号类型	0～5KΩ/0～10V/4～20mA/RS485（可选）
使用寿命	1000万次
防护等级	IP65
冲击系数	IEC68-2-29:1968 50g
振动系数	IEC68-2-6：1982 20g
非标定制	支持OEM定制
